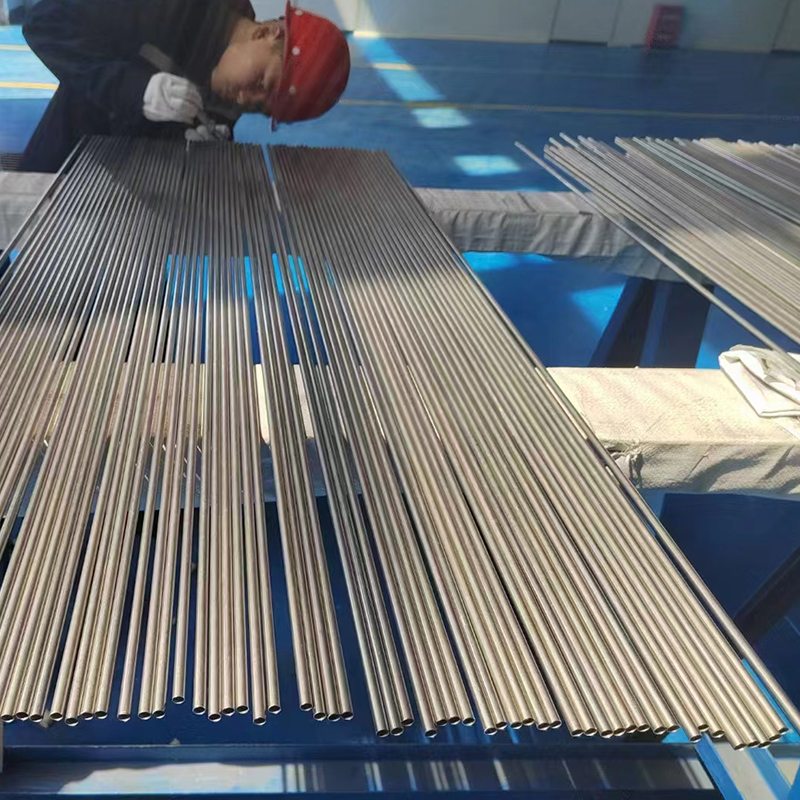

Титан ВТ1-0: сварные трубы из технического титана — свойства и применение
Титан ВТ1-0 — что это за материал
ВТ1-0 — российская марка технически чистого титана. Это не сплав в привычном смысле, а титан с малым содержанием примесей (железо ≤ 0,25 %, кислород ≤ 0,2 %, углерод ≤ 0,07 %). По международной классификации ВТ1-0 соответствует Grade 2 (UNS R50400), а его «старший брат» ВТ1-00 — Grade 1.
Главное преимущество ВТ1-0 перед большинством металлов — сочетание малой плотности (4,5 г/см³, почти вдвое легче стали), исключительной коррозионной стойкости и высокой пластичности. Титан не ржавеет в морской воде, устойчив к хлорсодержащим средам, большинству кислот и щелочей, биологически инертен и не магнитится.
Отдельно стоит сказать про сварные трубы. Титан плохо поддаётся сварке на воздухе — при нагреве выше 400 °C он активно поглощает кислород, азот и водород, становясь хрупким. Поэтому сварка титановых труб обязательно идёт в среде инертного газа (аргон) с защитой шва. При соблюдении технологии сварной шов ВТ1-0 по прочности и коррозионной стойкости практически не уступает основному металлу.
Где применяются трубы ВТ1-0
Сварные и бесшовные трубы ВТ1-0 используют в химической и нефтегазовой промышленности для трубопроводов агрессивных сред, в теплообменниках, конденсаторах и системах охлаждения. Титан инертен к морской воде, поэтому его берут для судовых и прибрежных установок, опреснителей и систем водоподготовки.
В энергетике трубы ВТ1-0 идут в конденсаторы турбин и теплообменное оборудование. В медицине и фармацевтике — благодаря биологической инертности. Диапазон рабочих температур широк: от криогенных (−253 °C) до примерно +650 °C в зависимости от среды.
Мы поставляем сварные трубы из титана ВТ1-0 по ГОСТ 24890 и ГОСТ 21945 (группа А) с полным комплектом сертификатов; поверхность — травленая или полированная, по запросу.
Химический состав (%)
| Элемент | Содержание |
|---|---|
| Титан (Ti) | основа (99,24 – 99,7) |
| Железо (Fe) | ≤ 0,25 |
| Кислород (O) | ≤ 0,20 |
| Кремний (Si) | ≤ 0,10 |
| Углерод (C) | ≤ 0,07 |
| Азот (N) | ≤ 0,04 |
| Водород (H) | ≤ 0,01 |
Ключевые свойства
| Свойство | Значение |
|---|---|
| Предел прочности σв | 392 – 540 МПа |
| Относительное удлинение | ≥ 15 – 20 % |
| Плотность | 4,505 г/см³ |
| Рабочая температура | от −253 °C до +650 °C |
| Свариваемость | без ограничений (в аргоне) |
FAQ
ВТ1-0 и Grade 2 — это одно и то же? Да, ВТ1-0 по составу и свойствам соответствует Grade 2 (UNS R50400). Разница только в системе обозначений.
Почему титановые трубы сваривают в аргоне? При нагреве выше 400 °C титан поглощает газы из воздуха и становится хрупким. Аргон защищает шов и околошовную зону от окисления.
Сварные трубы хуже бесшовных? При правильной технологии — нет. Шов ВТ1-0 сохраняет прочность и коррозионную стойкость; сварные трубы дешевле и позволяют получать большие длины.
Опасен ли титан для водорода? Сплав склонен к водородному охрупчиванию, поэтому содержание водорода жёстко ограничивают (≤ 0,01 %), а среда не должна выделять водород.
Как заказать
Подберём диаметр, толщину стенки и тип поверхности — запросите котировку или рассчитайте вес в калькуляторе.
Смотрите также:
Shanghai Hangbo Alloy Group (上海航舶合金集团)
🌐 Website (RU): www.hangboalloys.com
🌐 Website (EN): www.hangbo-metal.com
📧 Email: Craliey1382@gmail.com
💬 WhatsApp: +86 19169850074
📞 Tel: +86 19169850074
📍 Address: No. 388 Songhuang Rd, Qingpu District, Shanghai, China
👤 Contact Person: Tiffany Luo
