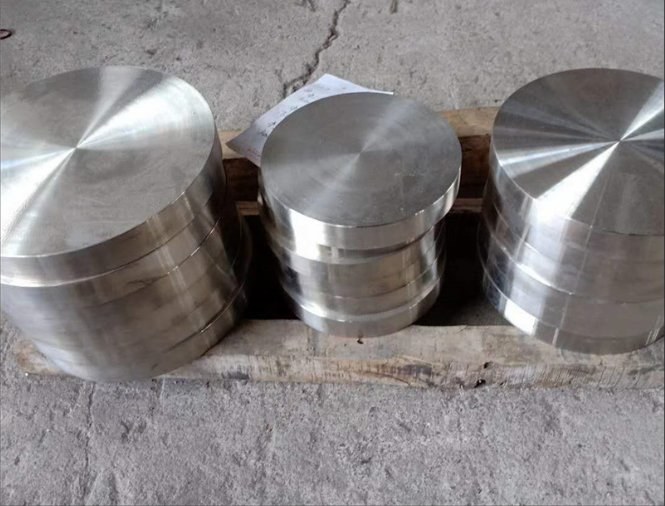

TC11 (ВТ9): кованые диски и поковки из жаропрочного титанового сплава

Что такое TC11 (ВТ9) и почему он для горячих узлов

TC11 (российский аналог ВТ9) — жаропрочный титановый сплав системы Ti–Al–Mo–Zr–Si состава Ti-6,5Al-3,5Mo-1,5Zr-0,3Si. В отличие от «конструкционного» ВТ6 (Grade 5), сплав TC11 легирован кремнием и цирконием и специально создан для работы при повышенных температурах — до 500 °C.

Из него делают диски и лопатки компрессоров авиационных и газотурбинных двигателей: именно там нужен металл, который лёгкий, прочный и держит нагрев. Титан здесь выигрывает у стали по массе почти вдвое, а у алюминия — по температуре.

Почему для дисков берут именно TC11

• жаропрочность до 500 °C — сохраняет прочность там, где алюминий уже «плывёт»;
• высокая удельная прочность — σв свыше 1000 МПа при плотности 4,5 г/см³;
• усталостная выносливость — критична для вращающихся деталей;
• технологичность в горячей штамповке — хорошо куётся и штампуется в диски сложной формы.

Поэтому TC11 (ВТ9) — классический материал дисков, валов и лопаток ГТД и энергетических турбин.

Химический состав TC11 (ВТ9), %

Ключевые свойства кованых дисков TC11 (ВТ9)

Ключевой вывод: TC11 (ВТ9) — титановый «жаропрочник» для вращающихся деталей. Лёгкий, как титан, но держит нагрев, как сталь.

Сравнение TC11 (ВТ9), TC4 (ВТ6) и ВТ3-1

Для конструкций общего назначения и медицины чаще берут TC4 (Grade 5 / ВТ6). Для теплообменников и труб — технический титан ВТ1-0 или Grade 2 диски.

Где применяют кованые диски и поковки TC11

• диски и барабаны компрессоров авиадвигателей;
• лопатки и рабочие колёса ГТД;
• детали энергетических газовых турбин;
• нагруженные узлы ракетной техники;
• высокотемпературные крепёжные детали;
• специальная техника, где нужны прочность и малый вес при нагреве.

Мы поставляем кованые диски и поковки TC11 / ВТ9 диаметром до 1000 мм, а также прутки и заготовки, с ультразвуковым контролем и сертификатами по GB/T 2965 / ASTM B381.

FAQ

TC11 и ВТ9 — это одно и то же? Да, TC11 — китайское обозначение, ВТ9 — российское, состав и назначение совпадают.

До какой температуры работает TC11? До 500 °C — это одна из главных причин его применения в компрессорах.

TC11 магнитен? Нет, титановые сплавы немагнитны.

Чем TC11 отличается от TC4? TC11 жаропрочнее (до 500 °C против 400 °C) и легирован Si и Zr, поэтому идёт на горячие диски, а TC4 — на конструкции общего назначения.

Нужны кованые диски или поковки TC11 (ВТ9) по чертежу и с УЗК? Свяжитесь с нами или рассчитайте массу по плотности 4,48 г/см³ в калькуляторе.
