4J29 (29НК, Ковар): проволока и лента для стеклометаллических спаев

Что такое 4J29 (Ковар) и зачем он нужен

4J29 (торговое название Ковар / Kovar, ГОСТ-марка 29НК, UNS K94610) — прецизионный сплав на основе железа с никелем 28,5–29,5 % и кобальтом 16,8–17,8 %. Его уникальность — в коэффициенте теплового расширения (КТР): он подобран так, чтобы совпадать с КТР твёрдого стекла и керамики.

Из-за этого 4J29 — ключевой материал стеклометаллических спаев: металл впаивается в стекло так, что при нагреве и охлаждении не возникает напряжений и трещин. Без такого совпадения герметичный вакуумный прибор просто разрушился бы.

Почему 4J29 незаменим в электронике и вакуумной технике

Три причины популярности:

• согласованный КТР — сплав «работает» со стеклом марки C (боросиликатным);
• пластичность и паяемость — легко тянется в проволоку, штампуется, паяется и сваривается;
• стабильность — сохраняет свойства в вакууме и при циклических нагревах.

Поэтому 4J29 идёт на выводы, токовводы, корпуса и рамки самых разных приборов — от электронных ламп до современных датчиков и лазеров.

Химический состав 4J29 (29НК / Ковар), %

Ключевые свойства проволоки и ленты 4J29

Ключевой вывод: 4J29 — это «мост между металлом и стеклом». Если прибор герметичный и работает в вакууме, скорее всего его выводы сделаны именно из Ковара.

Сравнение 4J29, 4J34 и 4J36

Для деталей, где нужен минимальный КТР (приборные рамы, эталоны длины), применяют 4J36 (Инвар). Для магнитных сердечников — 1J79, 1J85 и 3J53.

Где применяют проволоку и ленту 4J29

• токовводы и выводы электровакуумных приборов;
• корпуса и рамки полупроводниковых и микроволновых устройств;
• лазеры, фотоэлектронные умножители, датчики;
• космическая аппаратура — разъёмы и герметичные узлы;
• медицинские и научные приборы с вакуумными камерами;
• стеклометаллические спаи в осветительной и электронной технике.

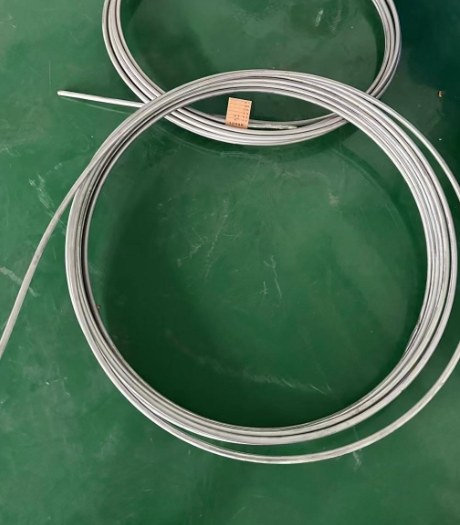

Мы поставляем проволоку 4J29 / 29НК диаметром 0,1 – 8 мм и ленту толщиной 0,05 – 2 мм, а также прутки и готовые токовводы, с сертификатами по GB/T 14986 / ASTM F15.

FAQ

4J29 и Ковар — это одно и то же? Да, «Ковар» — торговое название сплава 29НК, он же 4J29 и UNS K94610.

Почему Ковар используют именно для спаев со стеклом? Потому что его КТР совпадает с КТР твёрдого стекла, и спад остаётся герметичным без напряжений.

4J29 магнитен? Да, сплав ферромагнитен.

Чем 4J29 отличается от Инвара 4J36? У 4J29 КТР согласован со стеклом (~5 ×10⁻⁶/K), у 4J36 он в разы меньше (~1,5 ×10⁻⁶/K) — они решают разные задачи.

Нужна проволока или лента 4J29 по чертежу и с сертификатом? Свяжитесь с нами или рассчитайте массу по плотности 8,36 г/см³ в калькуляторе.
