Инвар 36Н (4J36): проволока из сплава с низким тепловым расширением

Что такое инвар и почему он «не расширяется»

Инвар 36Н — российская марка сплава, известного во всём мире как Invar 36 или 4J36. Его суть — примерно 36 % никеля и остальное железо. При таком соотношении элементов коэффициент теплового расширения (КТР) становится аномально низким: в районе комнатных температур сплав почти не меняет размеров при нагреве.

Цифры впечатляют: КТР инвара 36Н составляет около 1,2 × 10⁻⁶/°C в диапазоне 20–100 °C и остаётся низким (≈ 8 × 10⁻⁶/°C) вплоть до 400 °C. Для сравнения: у обычной стали этот показатель в 10–12 раз выше. Именно поэтому из инвара делают эталоны длины, детали точных измерительных приборов и элементы, где «уход» размеров при перепаде температур недопустим.

Есть у инвара и особый предел — точка Кюри (около 230 °C). Ниже неё сплав ферромагнитен и обладает низким расширением, выше — расширение резко растёт. Поэтому инвар применяют в области от криогенных температур до ~200–230 °C.

Где применяется проволока 36Н

Сплав поставляется в виде листов, полос, прутков и проволоки. Проволока инвар 36Н используется там, где нужна комбинация низкого расширения и гибкости: для термобиметаллов, обмоток точных катушек, растяжек, элементов тензометров и датчиков. В криогенной технике из неё делают элементы крепления и токовводы в системах с жидким газом, где размеры должны оставаться стабильными при охлаждении.

Широко востребована она в аэрокосмической отрасли (навигационные приборы, гироскопы, оправа оптики), в оптических и лазерных системах, в полупроводниковом оборудовании, а также в производстве биметаллических терморегуляторов. Сварка инвара возможна, но требует аккуратности из-за склонности к горячим трещинам.

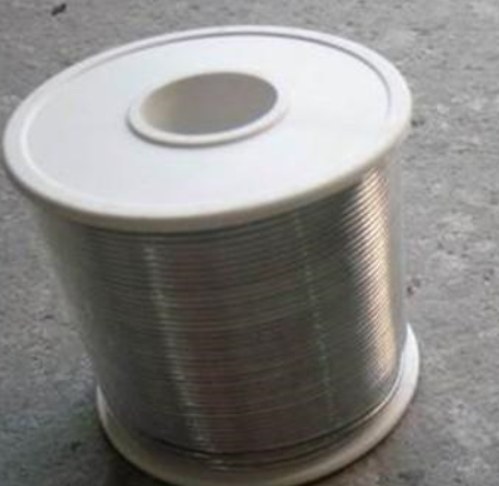

Мы поставляем проволоку из сплава 36Н (4J36) по ГОСТ / GB/T 15018 (ASTM F1684) диаметром от 0,05 до 5,0 мм, в мягком или нагартованном состоянии, с контролем КТР.

Химический состав (%)

Ключевые свойства

FAQ

Почему инвар почти не расширяется? При ~36 % никеля магнитное состояние сплава компенсирует обычное тепловое расширение кристаллической решётки — результирующий КТР становится близким к нулю.

36Н и 4J36 — это один сплав? Да. 36Н — российская марка, 4J36 — китайская, Invar 36 / Nilo 36 — западные торговые названия одного материала.

До какой температуры сохраняется низкое расширение? Стабильно — до ~200 °C, с ростом КТР при приближении к точке Кюри (230 °C). Выше расширение резко увеличивается.

Чем отличается от ковара 29НК (4J29)? Ковар легирован кобальтом, магнитен и предназначен для согласованных спаев со стеклом; инвар — для минимального расширения без требования по спаю.

Как заказать

Подберём диаметр, состояние (мягкое/нагартованное) и развес катушки — запросите котировку или рассчитайте вес в калькуляторе.
